OP 非平衡轉平衡

               找來一個變壓器,兩塊萬用板,一鋁製外殼,2個RCA端子,2個3P XLR座...
               見到萬用板就想起求學時..........

                    電源橋式後得正負電壓,CLC濾波...
                    2顆4558 OP做2個獨立信號...OP做信號XLR正相2+及反相3-...


                   非平衡 167mV 輸入...

                  平衡 668mV 輸出...

                非平衡 輸入 1kHZ  500mV...

                  平衡 輸出 1KHZ  2V...

                6pin 2段開關做電源開關...

               原來機殼電源鍵,鑽孔擴大拉電源線,音量鈕改成電源開關...

               再鑽孔 INPUT RCA輸入... SPEAKERS 改成XLR輸出...




                   完成...

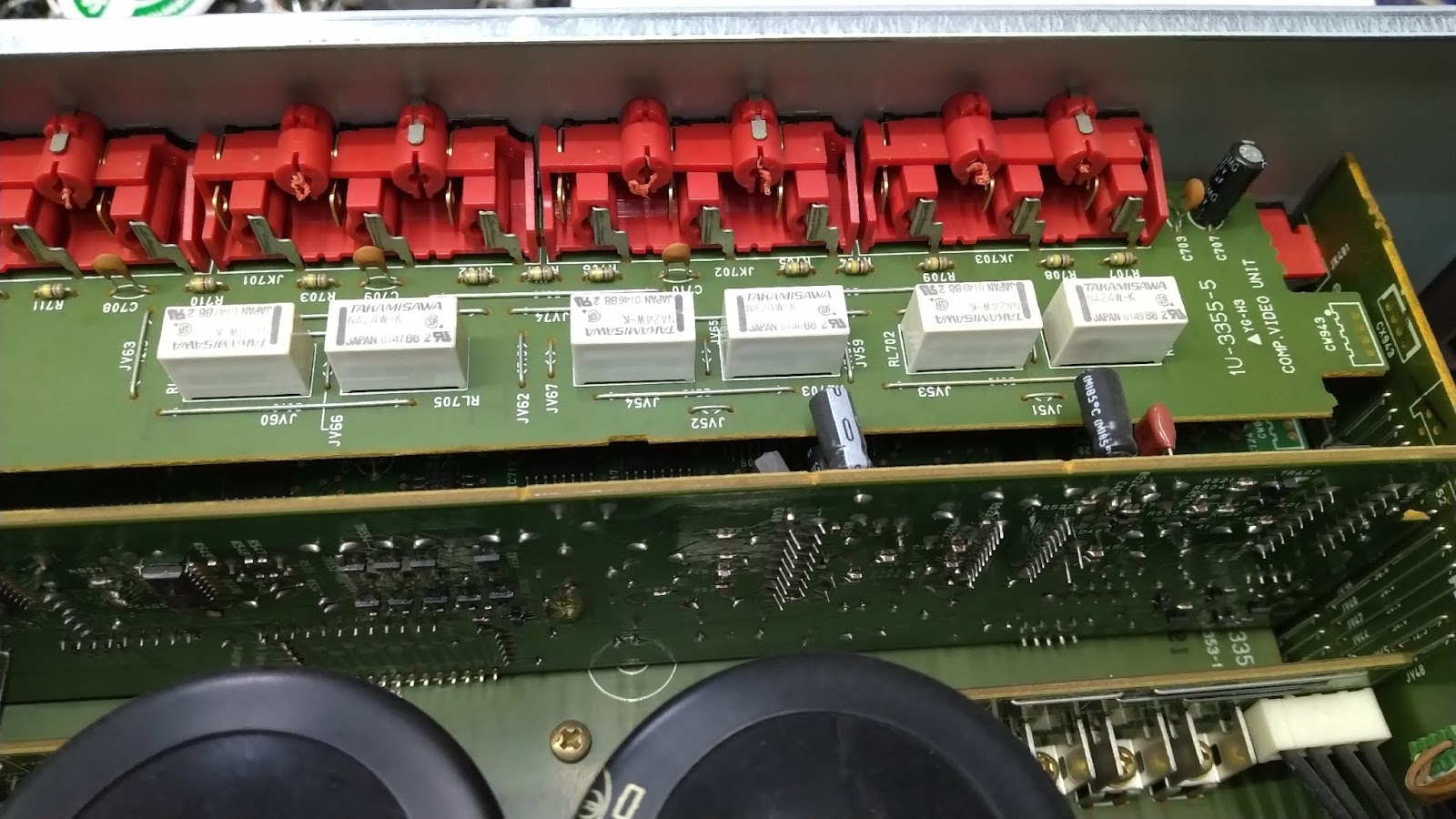

DENON AVC-A11SR 環繞擴大機

               數位 光纖,同軸DAC及類比模擬7.1聲道...

                  右主聲道失真...

               1K HZ

JBL LSR305 監聽喇叭

                                                       1吋高音和5吋低音單體...

                 3段低頻,高頻增衰調整及2段輸入靈敏度調整...
                 電壓輸入100V-240V...

                基板左上D類功率放大只用了一顆晶片...
                左下音頻處理..............................................右半邊為交換式電源...

                高音,低音...

MUSICAL FIDELITY A100 綜擴

                英製...A類...

                五組輸入,包括左邊一個唱盤 MM MC 輸入...

                   前手不知道噴了什麼?

                    橋式整流四個點也能焊這樣!


                 洗板...

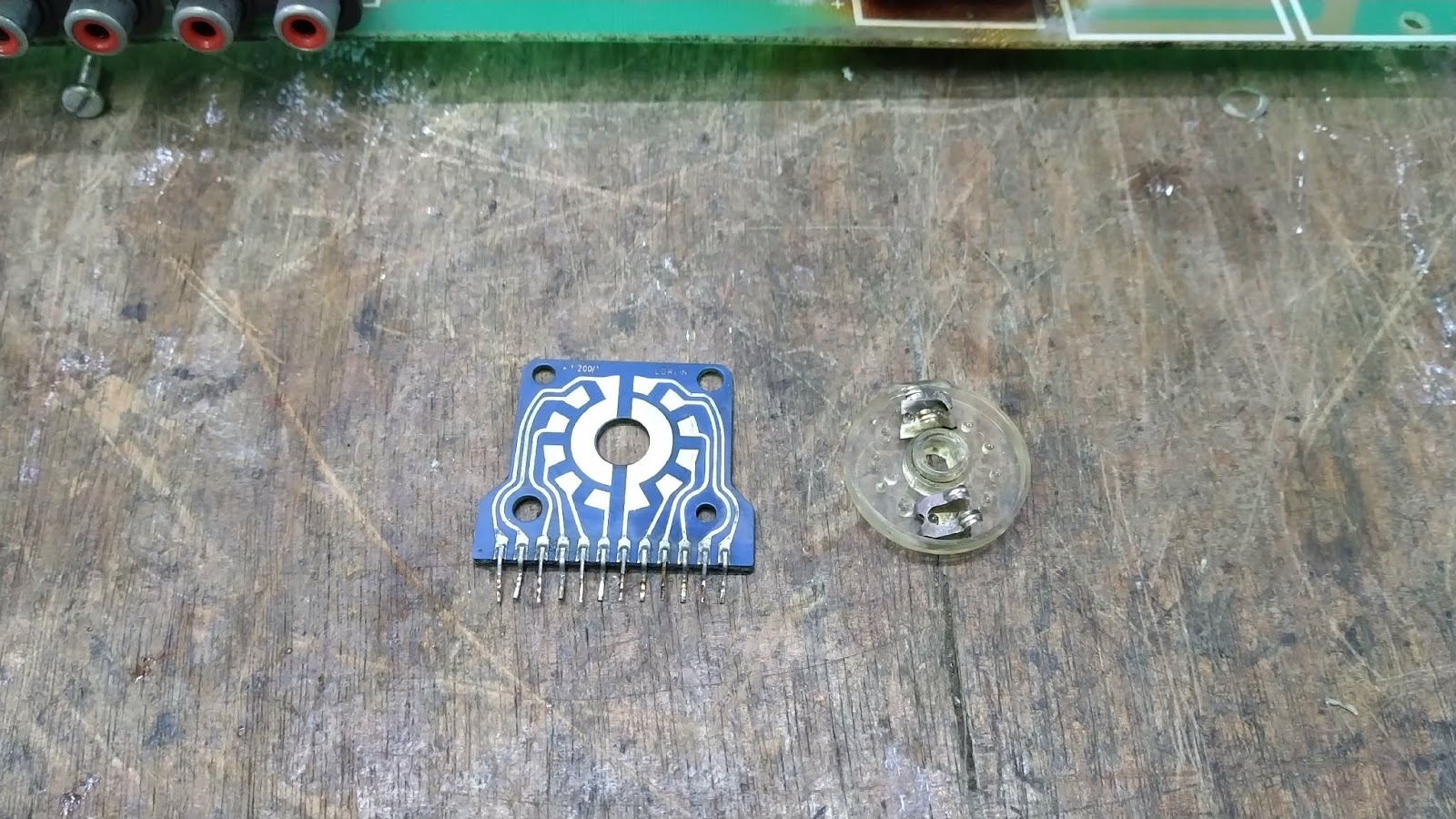

                輸入選擇開關...



                   散熱風扇...機身溫度很高,必須確保風扇能工作...

                   德製 AC 12V 風扇...

                  風扇電壓由綠色電阻串聯風扇,中間二個電源電阻都焦了...


                換上水泥電阻更耐熱...

                 原本電容耐溫85度C,換成耐溫105度C...

                1K HZ...

                   塗上導熱矽酯...
