SAE TWO R3C 綜擴

                AM.FM電台功能...

                   當年進口代理商...

                 D586,B616 最大功耗60W+60W,兩聲道每邊各30W最大輸出功率,只用了4分之1的效能...

                 拆了零件測量, 很多零件都退化...


                      放大部分...



                電台部分...

                1K HZ

YAMAHA P7000S 後級

                 PA 後級...8歐姆負載2CH各750W,橋接1CH 2200W...

                   獨立高低頻濾波開關,低頻25HZ-150HZ調整,YS信號處理開關,立體 橋接 並聯切換及
              XLR TRS 2種輸入...輸出提供3種輸出端子...


                 燒保險絲...

               SONGLE 12V繼電器上方兩顆去高頻振盪電阻焦了...

                兩邊各11對2SA1943 2SC5200... 7對並聯輸出...

               104 HZ

               1.005K HZ

               10.121K HZ

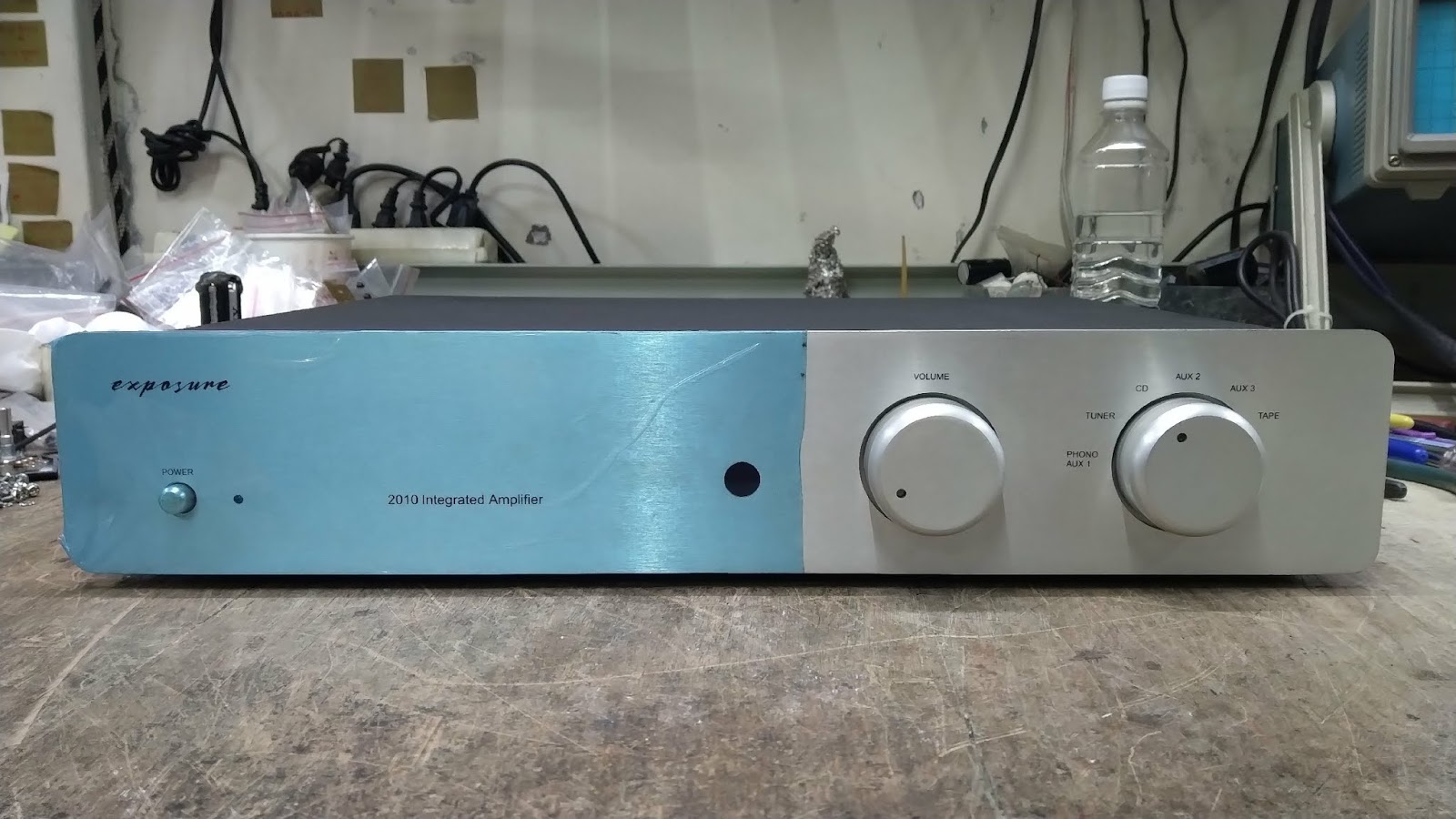

Exposure 2010 integrated Amplifier

                英製綜擴...

                 MOSFET輸出功率晶體...

                 遙控晶片,控制輸入選擇和音量大小...


                 帶馬達輸入選擇開關和音量鈕...

               輸入鈕拆下清潔...

                1K HZ

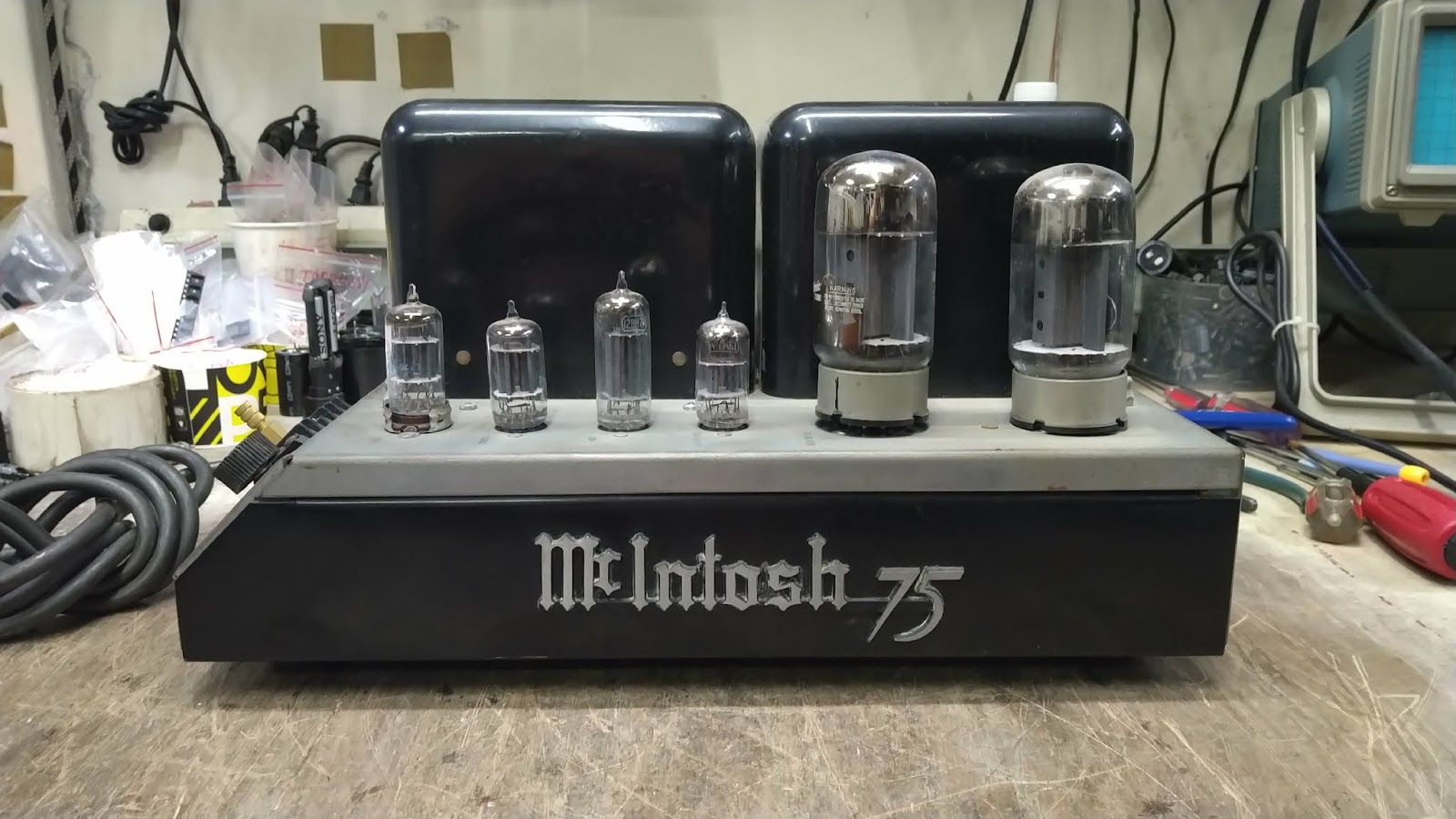

Mcintosh 75 真空管後級

               Mono PP 後級...

              輸出變壓器...電源變壓器...

                年代久遠,斑駁字體...

                無電源,保險絲都沒附上...裝上又燒掉,問題大了!有地方短路!

                右邊多綁一顆電容...原來的一顆濾波用復合電容故障,前手加上...


                負偏壓電源...

                    中間為高壓濾波電感...上面功率管兩顆廉柵極電阻也被換上水泥電阻...

                  右邊高壓濾波電容也被換了兩顆...

                   電源開關,前手並上一顆聚丙烯電容...

               1K HZ
