Classe Audio DR-7 前級+電源

               來自加拿大...前級和獨立電源...

             左邊一個七段輸入選項,包含兩個PHONO,和一個左,右,立體,倒相,單音,輸出模式選擇...
             右邊兩個左右,級進音量旋鈕...
             下方五個搖頭開關...訊源選擇,TAPE2.TAPE1選項,AC電源輸出開關,
                                                聲音輸出增衰三段選擇,靜音開關...

                左邊一個外接電源輸入...

                CD輸入頻率濾波選擇,PHONO MM MC,容抗及阻抗匹配選擇...

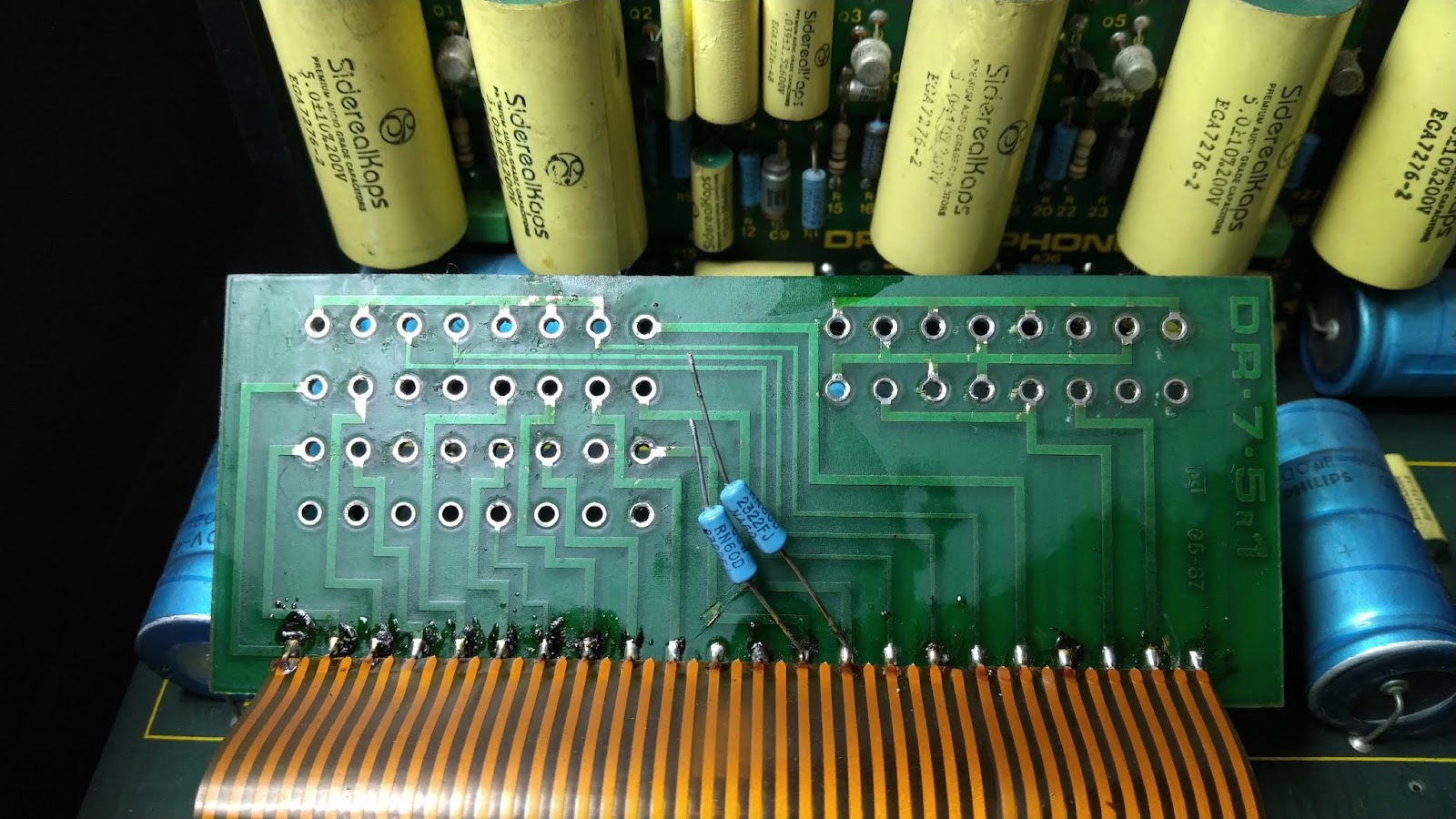

               前級內部左上兩塊,左右聲道PHONO放大模組...

                      切換開關不良,產生雜訊...




               前手不知道噴了什麼,時間久了就變成這個樣子...

                    開關分解,清潔...

                  36段級進音量開關*2,基板上電阻共72個*2...

                  RCA端子氧化嚴重...

                清潔後...

                 獨立電源...

                  電源和前級的連接線共12條線,斷了一條...

                                                             另一端又斷一條...

                  獨立電源,多個環型變壓器....

               完工...雖然是幾個開關和端子清潔,也花了不少時間...

ONKYO Integra M-509 後級擴大機

               僅RCA輸入,可接兩組喇叭,無音量大小調整...

               單雙聲道,左右獨立電源...

               燒保險絲...

               四顆30000uf/90V濾波大電容...

                   底部三塊板子,上方為輸出保護和延遲電路,下方兩塊為左右推動板...

               銲點不良...

                銲點全上錫...

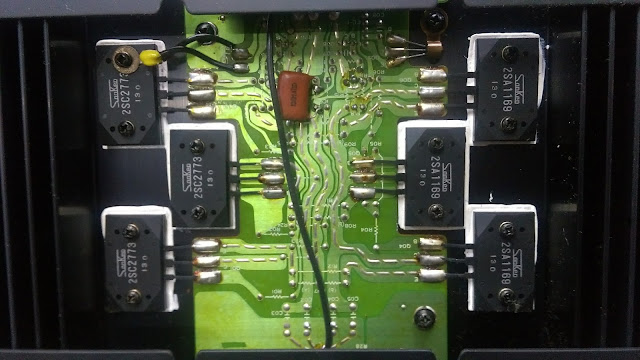

               單邊,功率晶體2SC2773,2SA1169各三對...

               壞了,換下...用2SA1494,2SC3858替代...

                左邊VU表燈不亮...

                燈泡壞了...



                 106 HZ

                1.032K HZ

               10.363K HZ

               面板可切換燈色...
