Phase Linear 400 後級擴大機

               一位外國客人帶來的機器,開機後蹦一聲,一聲道就沒有聲音...

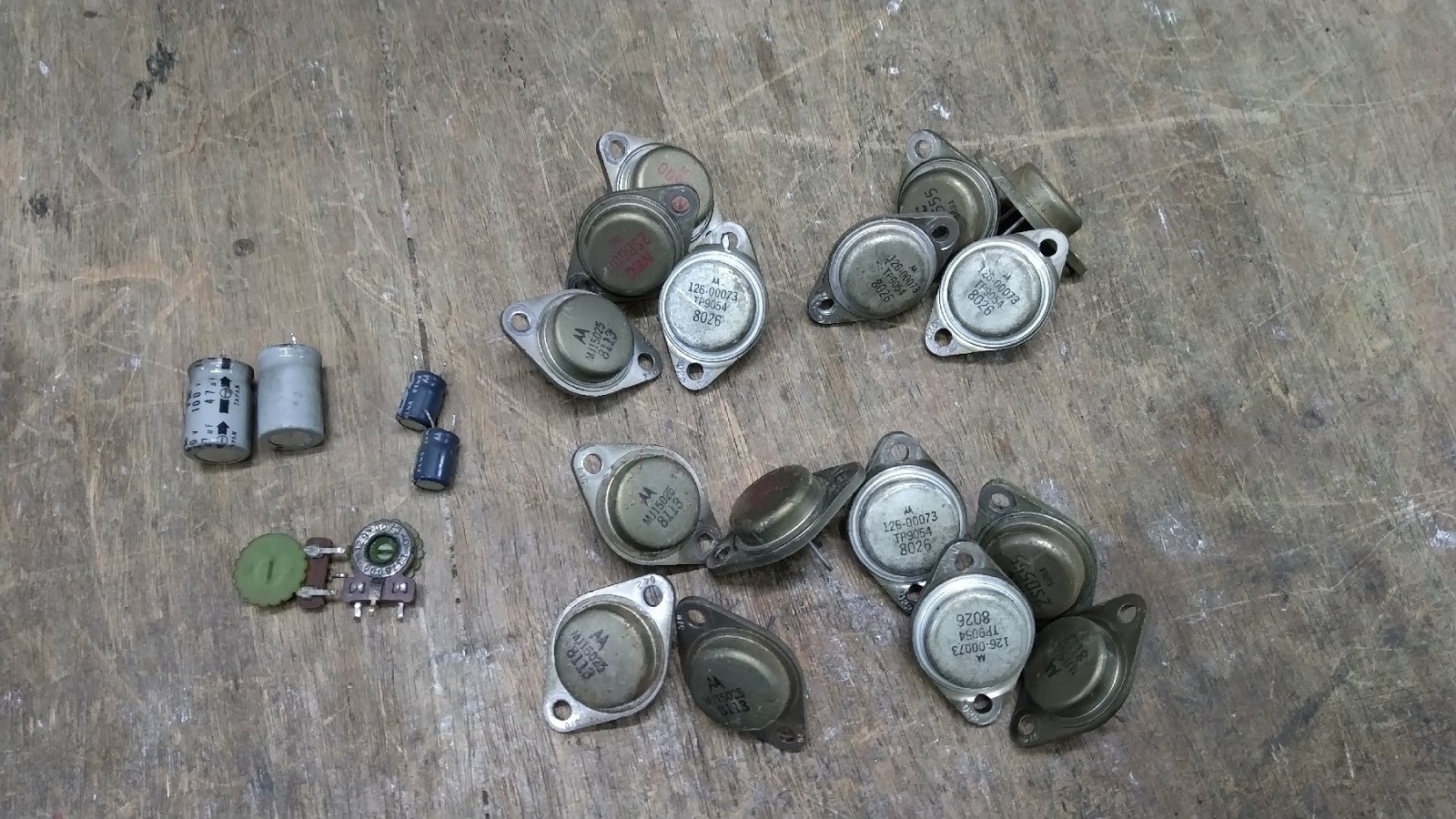

               哇! 又來了,雙聲道16顆鐵殼功率晶體,用3種不對稱取代......
                     大功率遲早出問題...

                推動板...

                 壞了一顆OP...

                早期線路設計,沒有電源開關,插電後直接輸出,導致擴大機不穩定,和客人溝通
              再加上一個保護電路...

                兩邊一起換上...



               換下...

               106 HZ

              1.093K HZ

             10.231K HZ

               試機...        I SEE YOU...

YAMAHA MG10/2 混音器

                  送修前無電源...


                外接變壓器AC降壓AC...

                 主機上整流濾波,整流故障...



KENWOOD KC-X1前級 .KM-X1後級擴大機

               六聲道...有一聲道失真,時好時壞...

              接點不良...還是補焊過的...就補焊幾個點也能這樣!!

                                        就再補上...

              1K HZ

WYRED 4 SOUND MINT 綜合擴大機

                 左前耳擴,數位輸入DAC功能...電源問題...

                數位輸入...


               類比輸入...

                待機電源..

              單雙聲道,後級左右聲道兩塊基板,獨立交換式電源及D類放大...

               聲音信號...

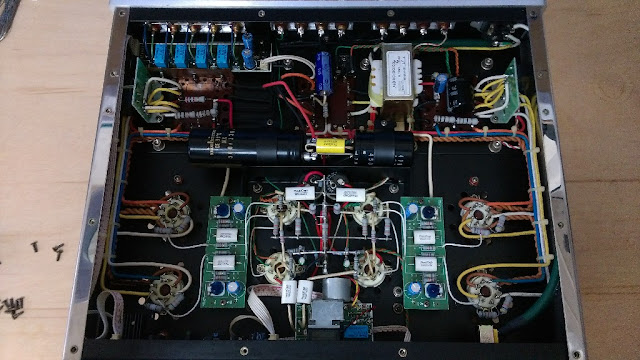

Spark Cayin A-88T 真空管綜合擴大機

               雙聲道,KT88 推挽...

                三級,超線性切換及四組輸入選擇...

                    原來舊管, 功率管一支發出藍光...

                  壞了一支...

                    客人自備管子,說自己換上會有一支會紅屏...



            換上後二十分鐘,功率管屏壓426V,燈絲6.6V,一邊偏壓一支-54V ,一支-37V難怪會一支紅屏...



              可遙控,帶馬達音量鈕...

                電阻焦了...

               固定偏壓用一支二極體整流,100uf/160V濾波後-97V經3K歐姆電阻
                至10K半可變電阻調偏壓...

                   無信號,無雜訊...

                1.072K HZ
